Гибкая муфта грувлок из нержавеющей стали для тяжелых нагрузок, Модель 97HP

Гибкая муфта грувлок из нержавеющей стали для тяжелых нагрузок, Модель 97HP
  • Гибкая муфта грувлок из нержавеющей стали для тяжелых нагрузок, Модель 97HP
  • Гибкая муфта грувлок из нержавеющей стали для тяжелых нагрузок, Модель 97HP
  • Гибкая муфта грувлок из нержавеющей стали для тяжелых нагрузок, Модель 97HP

    • Гибкая муфта грувлок модели 97HP из нержавеющей стали предназначена для систем высокого давления, включая систему обратного осмоса и опреснительную систему. Для адаптации к особым условиям корпус грувлочной муфты изготовлен из высокопрочного и коррозионностойкого материала duplex CD3MN (2205) и нержавеющей стали CE8MN, CE3ME (2507). Болты изготовлены из нержавеющей стали 316L, а усиленные гайки изготовлены из кремниевой бронзы, чтобы предотвратить коррозионное истирание при многократном использовании.

    • Размер: от 3/4"до 12" (от DN20 до DN300)
    • Макс. рабочее давление: 1200 фунт/кв. дюйм (83 бар)
    • Только для труб сортамента SCH 80 с пазами
    Запросить расценки

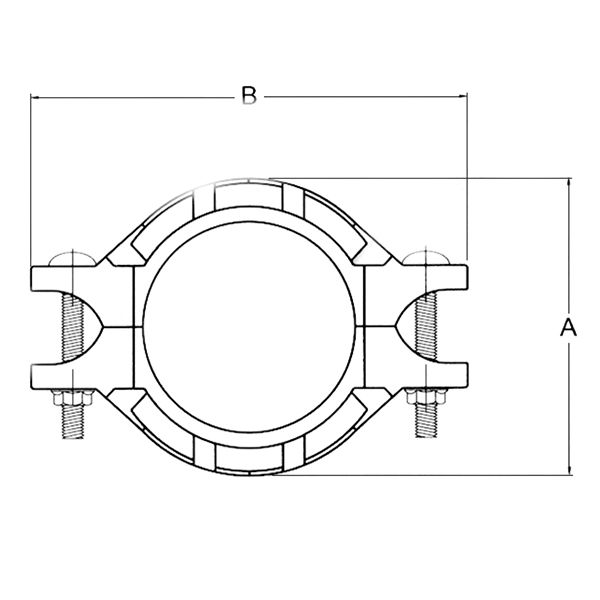

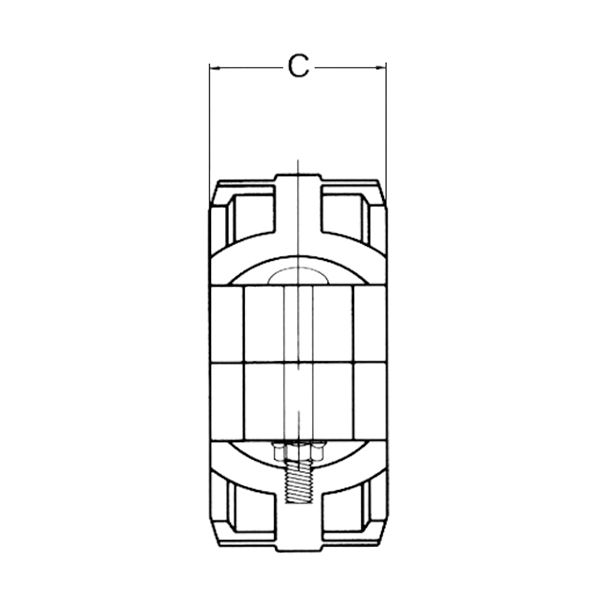

    Номинальный Внешний диаметр Макс. рабочее Расхождение Габариты
    размер трубы давление торцов труб A B C
    мм дюймы мм дюймы фунт/кв. дюйм бар мм дюймы мм дюймы мм дюймы мм дюймы
    20 0.75 26.70 1.050 1200 82.68 0-1.6 0-0.06 53 2.087 86 3.386 44 1.732
    25 32.00 1.260 1200 82.68 0-1.6 0-0.06 59 2.323 91 3.583 44 1.732
    25 1 33.40 1.315 1200 82.68 0-1.6 0-0.06 60 2.362 93 3.661 44 1.732
    32 38.00 1.496 1200 82.68 0-1.6 0-0.06 70 2.756 100 3.937 44 1.732
    32 1.25 42.20 1.660 1200 82.68 0-1.6 0-0.06 72 2.835 102 4.016 44 1.732
    40 1.5 48.30 1.900 1200 82.68 0-1.6 0-0.06 79 3.110 121 4.764 44 1.732
    50 57.00 2.244 1200 82.68 0-1.6 0-0.06 89 3.504 133 5.236 45 1.772
    50 2 60.30 2.375 1200 82.68 0-1.6 0-0.06 91 3.583 135 5.315 45 1.772
    65 2.5 73.00 2.875 1200 82.68 0-1.6 0-0.06 104 4.094 145 5.709 45 1.772
    65 76.10 3.000 1200 82.68 0-1.6 0-0.06 108.5 4.272 152 5.984 45 1.772
    80 3 88.90 3.500 1200 82.68 0-1.6 0-0.06 125 4.921 166 6.535 45 1.772
    100 108.00 4.250 1200 82.68 0-3.2 0-0.13 154 6.063 197 7.756 52 2.047
    100 4 114.30 4.500 1200 82.68 0-3.2 0-0.13 157.4 6.197 207 8.150 52 2.047
    125 133.00 5.250 1200 82.68 0-3.2 0-0.13 178 7.008 231 9.094 52 2.047
    125 5 141.30 5.563 1200 82.68 0-3.2 0-0.13 192 7.559 248 9.764 52 2.047
    150 159.00 6.259 1200 82.68 0-3.2 0-0.13 216 8.504 265 10.433 52 2.047
    150 6 168.30 6.625 1200 82.68 0-3.2 0-0.13 227 8.937 282 11.102 52 2.047
    200 8 219.10 8.625 1200 82.68 0-3.2 0-0.13 281 11.063 244 9.606 64 2.520
    250 10 273.00 10.75 1200 82.68 0-3.2 0-0.13 342 13.465 400 15.748 65 2.559
    300 12 323.90 12.75 1200 82.68 0-3.2 0-0.13 397 15.630 478 18.819 65 2.559
    DN350 377
    400 400
    400 426
    450 457
    450 478
    500 508
    500 530
    1000 630
    Характеристики материала

    Материалы корпуса на выбор:

    • Сталь Super Duplex 2507 (CE3MN) в соответствии с ASTM A890 Grade 5A
    • CE8M в соответствии с ASTM A890 Grade 2A
    • Сталь Duplex2205(CD3MN) в соответствии с ASTM A890 Grade 4A
    • Аустенистая сталь 254SMO (CK3MCuN) в соответствии с A743
    • Аустенистая сталь 904L (CN2MCuN) в соответствии A351
    • Тип стали 316 в соответствии с ASTMA743 CF8M
    • Тип стали 316L в соответствии с ASTM A743 CF3M

    Уплотнительные прокладки
    Прокладка имеет С-образную форму, изготовлена из СКЭП (этилен-пропиленовый сополимер). Диапазон рабочей температуры составляет -50~150℃. Данное уплотнение рекомендуется применять для холодной воды, горячей воды, разбавленной кислоты, безмасляного воздуха и различных химических продуктов. Не подходит для нефтяной области применения.

    Болты
    Стыковые болты из нержавеющей стали 316 в соответствии со стандартом ASTM A193 B-8M

    Гайки
    Гайки из кремнистой бронзы для тяжелых нагрузок в соответствии со стандартом ASTM B98 C65100.
