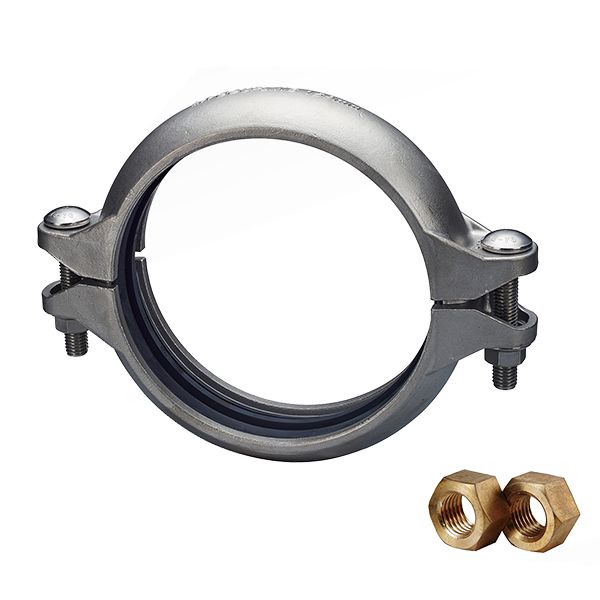

Гибкая муфта грувлок из нержавеющей стали, Модель 95LP

для систем низкого давления

Гибкая муфта грувлок из нержавеющей стали, Модель 95LP
  • Гибкая муфта грувлок из нержавеющей стали, Модель 95LP
  • Гибкая муфта грувлок из нержавеющей стали, Модель 95LP
  • Гибкая муфта грувлок из нержавеющей стали, Модель 95LP
  • Гибкая муфта грувлок из нержавеющей стали, Модель 95LP

    • Гибкая муфта грувлок из нержавеющей стали модели 95LP предназначена для систем низкого давления (МФ/УФ/обратный осмос). В качестве материала корпуса применяется нержавеющая сталь марки CF-8 304 или нержавеющая сталь марки CF8M 316L. Болты и гайки изготовлены из нержавеющей стали 304 или 316L.

    • Диапазон размеров: 3/4"- 12" (DN20 - DN300)
    • Макс. рабочее давление: 232 psi фунт/кв. дюйм (16 бар)
    • Только для труб сортамента SCH 10S с пазами
    Запросить расценки

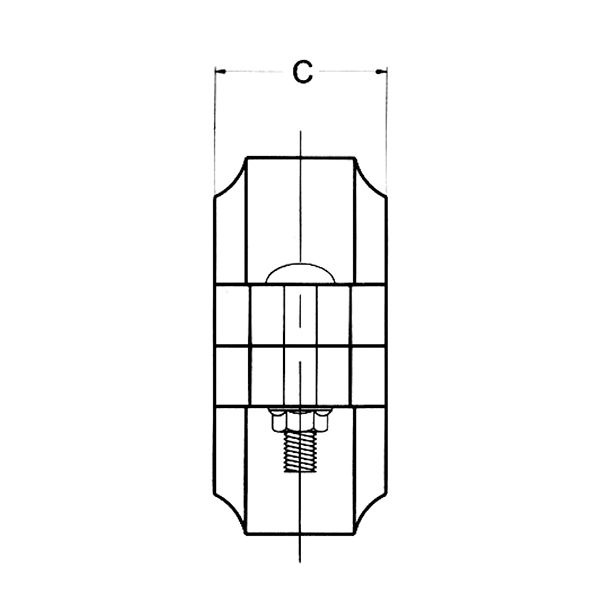

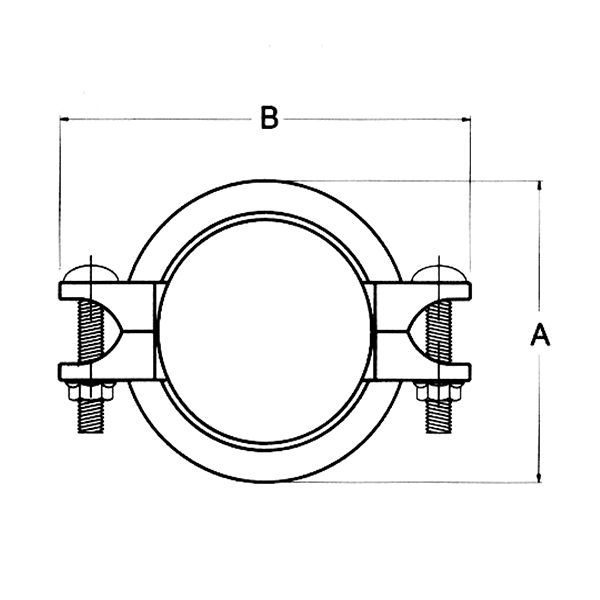

    Номинальный Внешний диаметр Макс. рабочее Расхождение Габариты
    размер трубы давление торцов труб A B C
    мм дюймы мм дюймы фунт/кв. дюйм бар мм дюймы мм дюймы мм дюймы мм дюймы
    20 0.75 26.70 1.050 350 24.13 0-1.6 0-0.06 47 1.850 84 3.307 41 1.614
    25 32.00 1.260 350 24.13 0-1.6 0-0.06 50 2 89 3.504 41 1.614
    25 1 33.40 1.315 350 24.13 0-1.6 0-0.06 52 2.047 90 3.543 41 1.614
    32 38.00 1.496 350 24.13 0-1.6 0-0.06 59 2.323 97 3.819 42 1.654
    32 1.25 42.20 1.660 350 24.13 0-1.6 0-0.06 61 2.402 99.7 3.925 42 1.654
    40 1.5 48.30 1.900 350 24.13 0-1.6 0-0.06 67 2.638 106.3 4.185 42 1.654
    50 57.00 2.244 350 24.13 0-1.6 0-0.06 79 3.11 118 4.646 42 1.654
    50 2 60.30 2.375 350 24.13 0-1.6 0-0.06 81 3.189 121 4.764 42 1.654
    65 2.5 73.00 2.875 350 24.13 0-1.6 0-0.06 96 3.79 143.1 5.634 43 1.693
    65 76.10 3.000 350 24.13 0-1.6 0-0.06 98 3.858 147.3 5.799 43 1.693
    80 3 88.90 3.500 350 24.13 0-1.6 0-0.06 111 4.370 160.9 6.335 43 1.693
    100 108.00 4.2501 350 24.13 0-3.2 0-0.13 132 5.197 183.3 7.217 47 1.850
    100 4 114.30 4.500 350 24.13 0-3.2 0-0.13 138 5.433 189.5 7.461 47 1.850
    125 133.00 5.250 350 24.13 0-3.2 0-0.13 157.4 6.197 209.1 8.232 49 1.929
    125 5 141.30 5.563 350 24.13 0-3.2 0-0.13 164.4 6.472 216.3 8.516 49 1.929
    150 159.00 6.259 300 20.67 0-3.2 0-0.13 184.2 7.252 236 9.291 55 2.165
    150 6 168.30 6.625 300 20.67 0-3.2 0-0.13 194.2 7.646 246.2 9.693 55 2.165
    200 8 219.10 8.625 300 20.67 0-3.2 0-0.13 251 9.882 310 12.205 60 2.362
    250 10 273.00 10.75 1200 82.68 0-3.2 0-0.13 342 13.465 400 15.748 65 2.559
    300 12 323.90 12.75 1200 82.68 0-3.2 0-0.13 397 15.630 478 18.819 65 2.559
    Характеристики материала

    Материалы корпуса на выбор:

    • Марка стали CF8 в соответствии со стандартом ASTM A351 или A743
    • Тип стали 316 в соответствии с ASTM A743 CF8M
    • Тип стали 316L в соответствии с ASTM A743 CF3M
    • CE8M в соответствии с ASTM A890 Grade 2A CE8M
    • Аустенистая сталь 904L (CN2MCuN) в соответствии с A351
    • Марка стали Duplex 2205 (CD3MN) в соответствии с ASTM A890 Grade 4A
    • Сталь Super Dulex 2507(CE3MN) в соответствии с ASTM A890 Grade 5A
    • Аустенистая сталь 254SMO (CK3MCuN) в соответствии с A743

    Уплотнительные прокладки
    Прокладка имеет С-образную форму, изготовлена из СКЭП (этилен-пропиленовый сополимер). Диапазон рабочей температуры составляет -50~150℃. Данное уплотнение рекомендуется применять для холодной воды, горячей воды, разбавленной кислоты, безмасляного воздуха и различных химических продуктов. Не подходит для нефтяной области применения.

    Болты и гайки

    • Стыковые болты с гайками из нержавеющей стали 304 в соответствии со стандартом ASTM F-593
    • Стыковые болты с гайками из нержавеющей стали 316 в соответствии со стандартом ASTM F-593
    • Стыковые болты с гайками из нержавеющей стали 316 в соответствии со стандартом ASTM A193 B-8M, гайки из кремнистой бронзы для больших нагрузок в соответствии с ASTM B98 C65100.
