Гибкая муфта грувлок из нержавеющей стали, Модель 96MP

для систем среднего давления

Гибкая муфта грувлок из нержавеющей стали, Модель 96MP
  • Гибкая муфта грувлок из нержавеющей стали, Модель 96MP
  • Гибкая муфта грувлок из нержавеющей стали, Модель 96MP
  • Гибкая муфта грувлок из нержавеющей стали, Модель 96MP

    • Гибкая муфта грувлок из нержавеющей стали модели 96MP предназначена для системы обратного осмоса среднего давления. Мы используем высококачественные материалы из нержавеющей стали для применения в различных коррозийно-активных средах. Материалы корпуса, болтов и гаек: нержавеющая сталь 304 или 316L в соответствии со стандартами ASTM (США) и на выбор.

    • Размер: от 3/4"до 12" (от DN20 до DN300)
    • Макс. рабочее давление: 600 psi фунт/кв. дюйм (42 бар)
    • Только для труб сортамента SCH 40 с пазами
    Запросить расценки

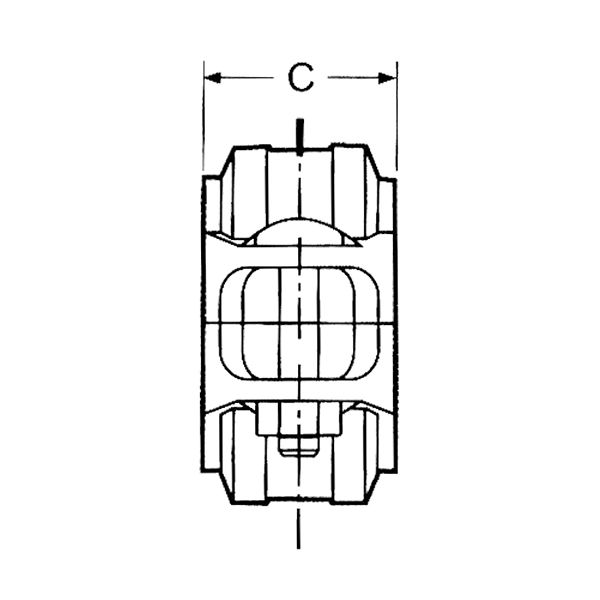

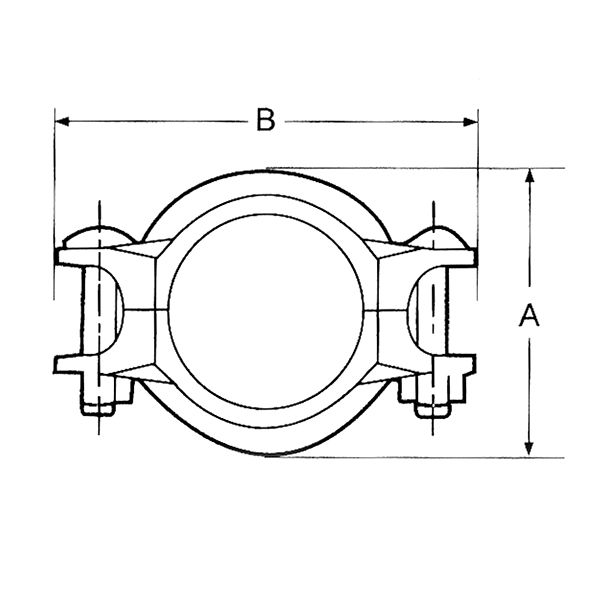

    Номинальный Внешний диаметр Макс. рабочее Расхождение Габариты
    размер трубы давление торцов труб A B C
    мм дюймы мм дюймы фунт/кв. дюйм бар мм дюймы мм дюймы мм дюймы мм дюймы
    20 0.75 26.70 1.050 600 41.34 0-1.6 0-0.06 48 1.890 85 3.346 42 1.654
    25 32.00 1.260 600 41.34 0-1.6 0-0.06 52 2.047 92 3.622 42 1.654
    25 1 33.40 1.315 600 41.34 0-1.6 0-0.06 54 2.126 94 3.701 42 1.654
    32 38.00 1.496 600 41.34 0-1.6 0-0.06 61 2.401 101 3.976 44 1.732
    32 1.25 42.20 1.660 600 41.34 0-1.6 0-0.06 63 2.480 103 4.055 44 1.732
    40 1.5 48.30 1.900 600 41.34 0-1.6 0-0.06 70 2.756 112 4.409 44 1.732
    50 57.00 2.244 600 41.34 0-1.6 0-0.06 80 3.149 121 4.764 44 1.732
    50 2 60.30 2.375 600 41.34 0-1.6 0-0.06 82 3.228 124 4.882 44 1.732
    65 2.5 73.00 2.875 600 41.34 0-1.6 0-0.06 96 3.780 148 5.827 44 1.732
    65 76.10 3.000 600 41.34 0-1.6 0-0.06 100 3.937 152 5.984 44 1.732
    80 3 88.90 3.500 600 41.34 0-1.6 0-0.06 113 4.449 166 6.535 44 1.732
    100 108.00 4.2501 600 41.34 0-3.2 0-0.13 134 5.276 187 7.362 48 1.890
    100 4 114.30 4.500 600 41.34 0-3.2 0-0.13 140 5.512 193 7.598 48 1.890
    125 133.00 5.250 600 41.34 0-3.2 0-0.13 160 6.299 215 8.465 50 1.969
    125 5 141.30 5.563 600 41.34 0-3.2 0-0.13 167 6.575 222 8.740 50 1.969
    150 159.00 6.259 600 41.34 0-3.2 0-0.13 186 7.323 242 9.528 56 2.205
    150 6 168.30 6.625 600 41.34 0-3.2 0-0.13 196 7.717 252 9.921 56 2.205
    200 8 219.10 8.625 600 41.34 0-3.2 0-0.13 255 10.039 319 12.559 60 2.362
    250 10 273.00 10.75 1200 82.68 0-3.2 0-0.13 342 13.465 400 15.748 65 2.559
    300 12 323.90 12.75 1200 82.68 0-3.2 0-0.13 397 15.630 478 18.819 65 2.559
    Характеристики материала

    Материалы корпуса на выбор:

    • Марка стали CF8 в соответствии со стандартом ASTM A351 или A743
    • Тип стали 316 в соответствии с ASTM A743 CF8M
    • Тип стали 316L в соответствии с ASTM A743 CF3M
    • CE8M в соответствии с ASTM A890 Grade 2A CE8M
    • Аустенистая сталь 904L (CN2MCuN) в соответствии с A351
    • Марка стали Duplex 2205 (CD3MN) в соответствии с ASTM A890 Grade 4A
    • Сталь Super Dulex 2507(CE3MN) в соответствии с ASTM A890 Grade 5A
    • Аустенистая сталь 254SMO (CK3MCuN) в соответствии с A743

    Уплотнительные прокладки
    Прокладка имеет С-образную форму, изготовлена из СКЭП (этилен-пропиленовый сополимер). Диапазон рабочей температуры составляет -50~150℃. Данное уплотнение рекомендуется применять для холодной воды, горячей воды, разбавленной кислоты, безмасляного воздуха и различных химических продуктов. Не подходит для нефтяной области применения.

    Болты и гайки

    • Стыковые болты с гайками из нержавеющей стали 304 в соответствии со стандартом ASTM F-593
    • Стыковые болты с гайками из нержавеющей стали 316 в соответствии со стандартом ASTM F-593
    • Стыковые болты с гайками из нержавеющей стали 316 в соответствии со стандартом ASTM A193 B-8M, гайки из кремнистой бронзы для больших нагрузок в соответствии с ASTM B98 C65100.
